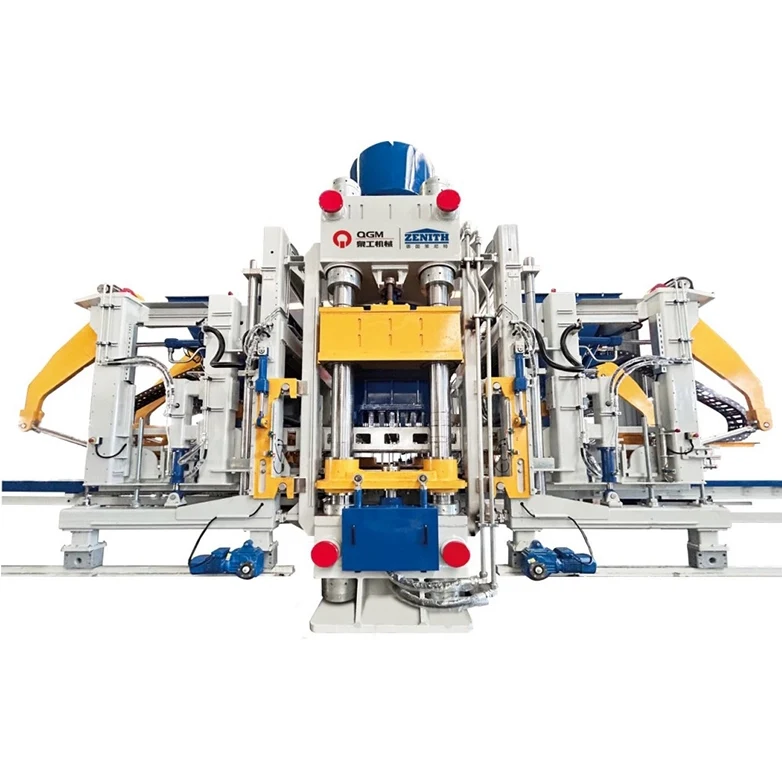

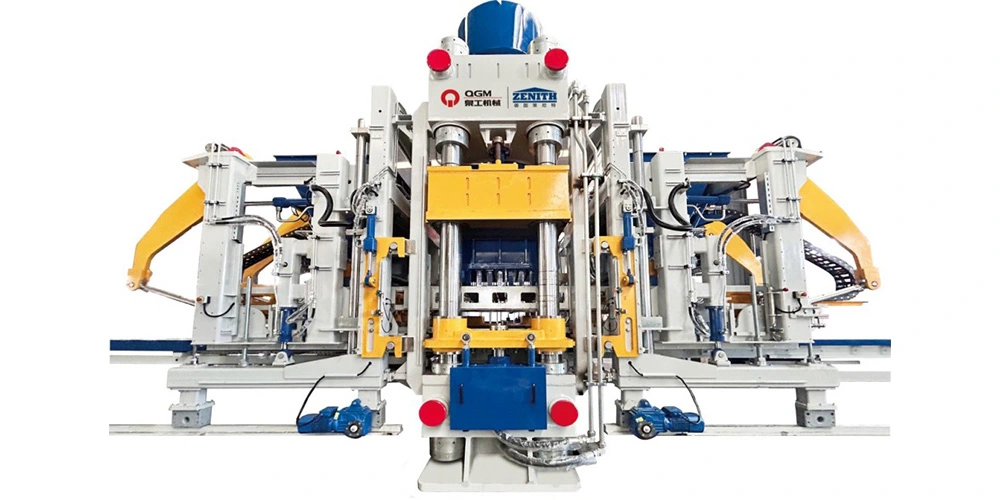

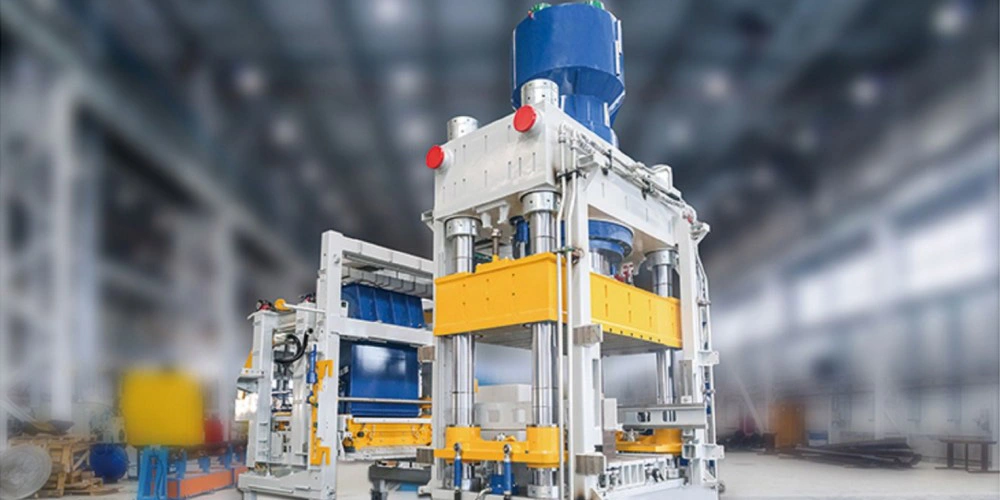

Entegre bir mekanik, hidrolik ve elektrik mimarisi etrafında inşa edilen VP serisi, yüksek mukavemetli makine şasisini, büyük tonajlı hidrolik preslemeyi, servo titreşimi ve akıllı otomasyonu birleştirir. Kararlı çalışmayı ve tutarlı şekillendirme performansını desteklemek için temel sistemlerde uluslararası kabul görmüş bileşenler kullanılır.
Üç baskı kuvveti konfigürasyonuyla (600, 900 ve 1.500 ton) ZN-VP serisi, farklı üretim gereksinimleri ve ürün özelliklerine sahip beton ürün üreticileri için ölçeklenebilir bir çözüm sağlar.
Makine özellikle şekillendirme basıncının, malzeme uyarlanabilirliğinin ve ürün esnekliğinin önemli olduğu uygulamalara uygundur. Seçilen modele, kalıp konfigürasyonuna ve üretim kurulumuna bağlı olarak makine şunları üretebilir:
●Standart beton bloklar
●İçi boş bloklar
●Kaldırım blokları
●Kaldırım taşları
●Taş görünümlü beton ürünler
●Peyzaj ürünleri
●Su tasarrufu sağlayan eğim koruma blokları
●Duvar ve dekoratif beton ürünleri
ZN-VP serisi ayrıca uygun malzeme hazırlama ve karışım tasarımına bağlı olarak inşaat atıkları, metalurjik katı atıklar, maden artıkları, taş tozu, çamur ve kum yıkama çamuru dahil olmak üzere çeşitli ince taneli ve katı atık bazlı hammaddelerin kullanımını da destekler.
Bu, ZN-VP serisini katı atık geri dönüşümü ve katma değerli beton ürünlerine odaklanan beton blok üretim projeleri için uygun bir seçenek haline getiriyor.
| Modeli | ZN600VP | ZN900VP | ZN1500VP |
| Ürün Yüksekliği | 40-200mmÖzelleştirilebilir; sipariş verirken belirtin | 40-200mmÖzelleştirilebilir; sipariş verirken belirtin | 40-200mmÖzelleştirilebilir; sipariş verirken belirtin |
| Palet Boyutu | 1200*870mm | 1200*1150mm | 1400*1200mm |
| Ana Presleme Gücü | 600 ton | 900 ton | 1500T |
| Ana Silindir Çapı | φ500mm | φ600mm | φ800mm |
| Makine Ağırlığı (Ana Malzeme + Yüz Karışımı + Hidrolik Sistem) | Yaklaşık. 61 ton | Yaklaşık. 66 ton | Yaklaşık. 80 ton |
| Hidrolik Güç | 75kW | 90kW | 110kW |
| Makine Boyutları (U × Y × G) | Yaklaşık 6900x5600x2800mm | Yaklaşık 7200x5600x2800mm | Yaklaşık 8500x6000x3300mm |
| Standart Beton Blok240*115*53mm | 42 adet/kalıp | 52 adet/kalıp | 64 adet/kalıp |
| Parke Taşı200*100*60mm | 30 adet/kalıp | 40 adet/kalıp | 48 adet/kalıp |
| Taş Görünümlü Beton Ürünü600*300*80mm | 3 adet/kalıp | 3 adet/kalıp | 6 adet/kalıp |
| İçi Boş Blok390*190*190mm | 10 adet/kalıp | 10 adet/kalıp | 12 adet/kalıp |

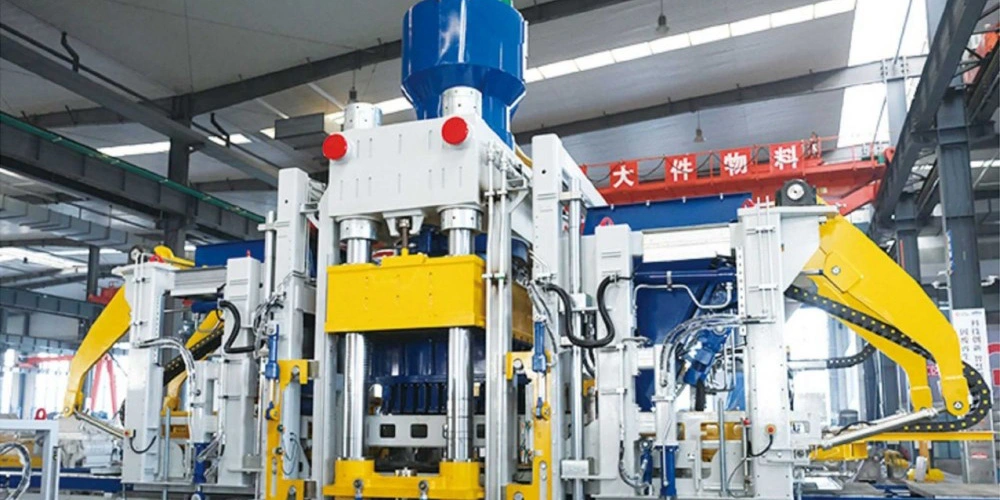

Ana makine şasesi özel olarak şekillendirilmiş çelik profillerden üretilmiştir ve patentli yapısal tasarım teknolojisini içermektedir.
Kaynaklı çerçeve, yapısal stabiliteyi arttırmak için titreşim gerilimi giderme işlemine tabi tutulur. Büyük çaplı sütunlar kalıp kapatma sırasında destek ve rehberlik sağlayarak şekillendirme süreci boyunca doğru kalıp konumlandırmasının korunmasına yardımcı olur.
Kalıptan çıkarma sistemi, kalıp ayırmayı koordine etmek ve tutarlı ürün oluşturmayı desteklemek için mekanik senkronizasyonu benimser.
Yüksek basınçlı beton blok üretiminde, stabil kalıp hareketi ve tekrarlanabilir şekillendirme koşullarının sürdürülmesi için sağlam bir makine yapısı gereklidir.

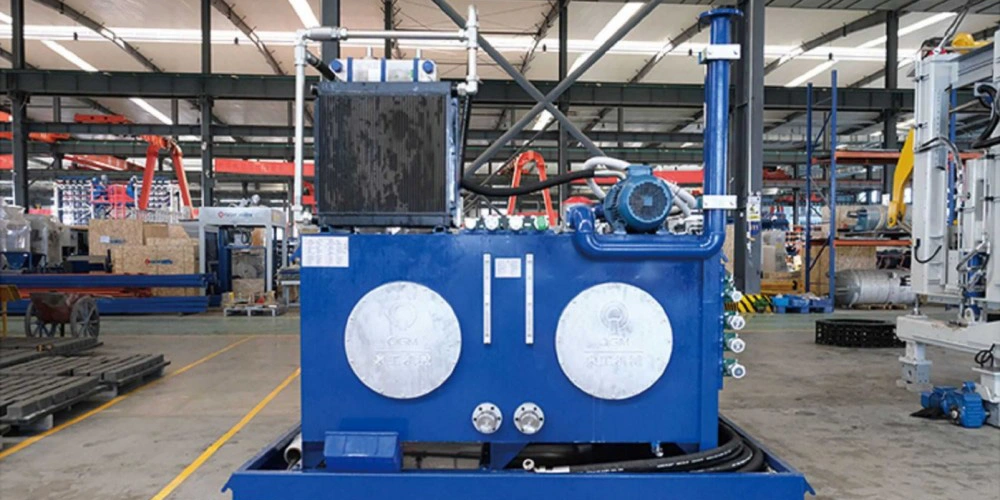

Hidrolik şekillendirme sistemi ZN-VP serisinin belirleyici özelliklerinden biridir.
Üç model sırasıyla 600, 900 ve 1.500 tonluk maksimum ana presleme kuvveti sağlıyor. Büyük çaplı ana silindirler, yüksek basınçlı beton ürün üretimi için gerekli şekillendirme kuvvetini üretir.
Hidrolik sistem içerisinde uluslararası marka hidrolik pompa ve vanalar kullanılmaktadır. Presleme hızı, basıncı ve stroku ürün ve proses gereksinimlerine göre ayarlanabilir.
Bu, şekillendirme işleminin farklı ürün tipleri ve malzeme özelliklerine göre yapılandırılmasına olanak tanır.
Yüksek basınçlı hidrolik konfigürasyon, özellikle yoğun beton ürünler üreten veya ince tozlar ve katı atık türevi malzemeler içeren karışımlarla çalışan üreticiler için geçerlidir.
ZN-VP serisi, gelişmiş Alman servo titreşim teknolojisini içerir.
Servo motorlar, hızlı yanıt ve titreşim parametrelerinin hassas kontrolünü sağlayarak, uyarma kuvvetinin ve titreşim performansının üretim gereksinimlerine göre ayarlanmasına olanak tanır.
Sabit titreşim kontrolüyle karşılaştırıldığında servo teknolojisi, farklı ürün türleri ve malzeme formülasyonları arasında geçiş yaparken daha fazla esneklik sağlar.
Kontrollü titreşim işlemi betonun sıkıştırılmasını destekler ve tutarlı ürün oluşturma koşullarının korunmasına yardımcı olur.
Servo titreşimli beton blok şekillendirme teknolojisi, bir üretim hattının sürekli olarak tek bir standart ürünü çalıştırmak yerine birden fazla ürün spesifikasyonunu karşılaması gerektiğinde özellikle değerlidir.

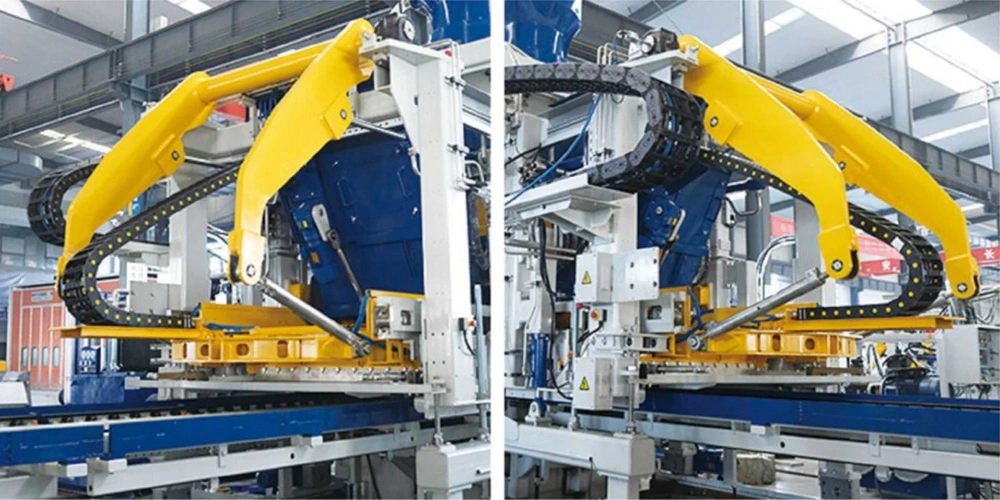

Malzeme besleme sistemi, tutarlı malzeme dağıtımı için sağlam bir döner kol konfigürasyonu kullanır.
Büyük çaplı kılavuz tekerlekler, besleme taşıyıcısının düzgün hareketini desteklerken, bakımı kolaylaştırmak için önemli temas yüzeylerine değiştirilebilir aşınma plakaları yerleştirilmiştir.
Besleme platformu ayrıca değiştirilebilir aşınma bileşenleri kullanır. Hidrolik kilitleme, inceleme, temizlik ve bakım işlemleri sırasında besleme bölümünün açılmasını ve sabitlenmesini sağlar.
Bu tasarım aşınan parçalara daha kolay erişim sağlar ve rutin servis işlerinin karmaşıklığının azaltılmasına yardımcı olur.
ZN-VP serisi iki şekillendirme mekanizmasını birleştirir: Yüksek basınçlı statik presleme + servo titreşim.
Hidrolik sistem ana şekillendirme kuvvetini sağlarken, titreşim sistemi kalıplama sırasında malzemenin sıkıştırılmasına yardımcı olur.
Orijinal teknik konfigürasyona göre sistem, ilgili modellerde 900 veya 1.500 tona kadar ana presleme kuvveti ve 120 kN'ye kadar titreşim kuvveti sağlamaktadır.
Kombine teknolojinin, hem kaba katı atık malzemeleri hem de ultra ince toz malzemeleri kullanan kuru proses beton ürünlerinin şekillendirme gereksinimlerini karşılaması amaçlanıyor.
Aşağıdakilerin üretimine uygulanabilir:
●Taş görünümlü beton döşemeler
●Geçirgen kaplama ürünleri
●Kaldırım taşları
●Geleneksel beton bloklar
●Peyzaj beton ürünleri
●Diğer özelleştirilmiş beton ürünler
Hem ürün çeşitliliği hem de malzeme esnekliği gerektiren projeler için, kombine presleme ve titreşim konfigürasyonu, geleneksel statik basınç veya yalnızca titreşimle şekillendirme sistemlerine bir alternatif sağlar.

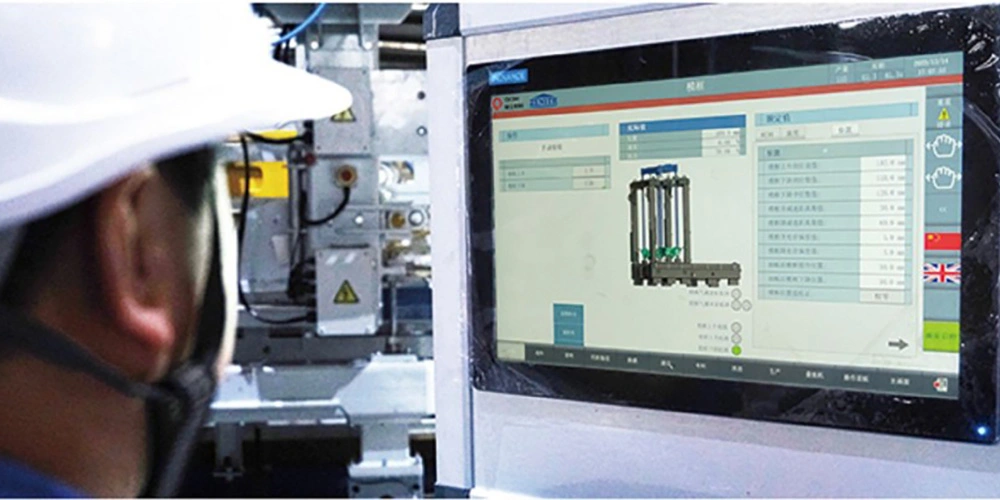

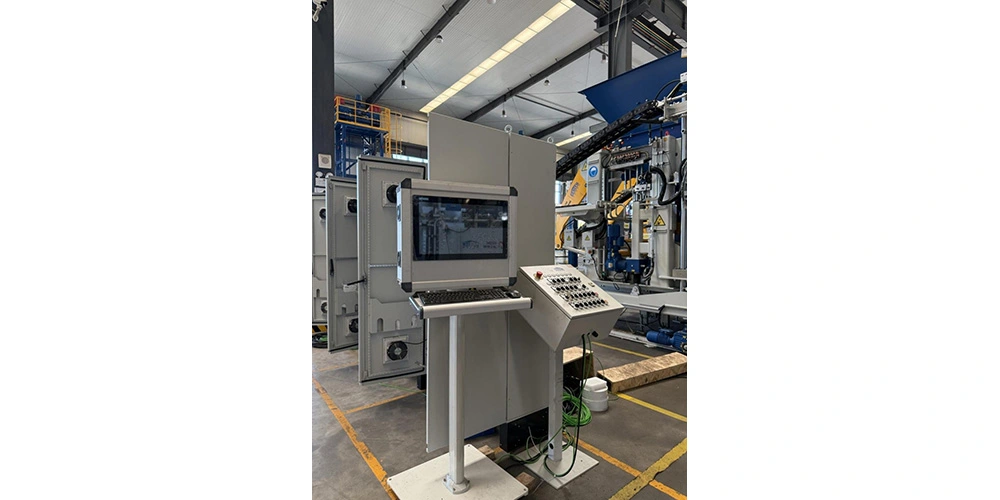

ZN-VP serisi, Alman otomasyon teknolojisini görsel bir insan-makine arayüzüyle birleştiriyor.
Kontrol sistemi, operatörlere üretim yönetimi için net bir arayüz sağlarken makinenin şekillendirme süreçlerini koordine eder.
Anahtar işlevler şunları içerir:
●Üretim tarifi yönetimi
●Çalışma parametresi yönetimi
●Ekipman durumu izleme
●Üretim verilerinin toplanması
●Makine çalışma kontrolü
●Görselleştirilmiş ekipman bilgileri
Gereksiz manuel müdahaleyi azaltan entegre kontrol mimarisi, operatörlerin üretim parametrelerini daha tutarlı bir şekilde yönetmesine yardımcı olur.

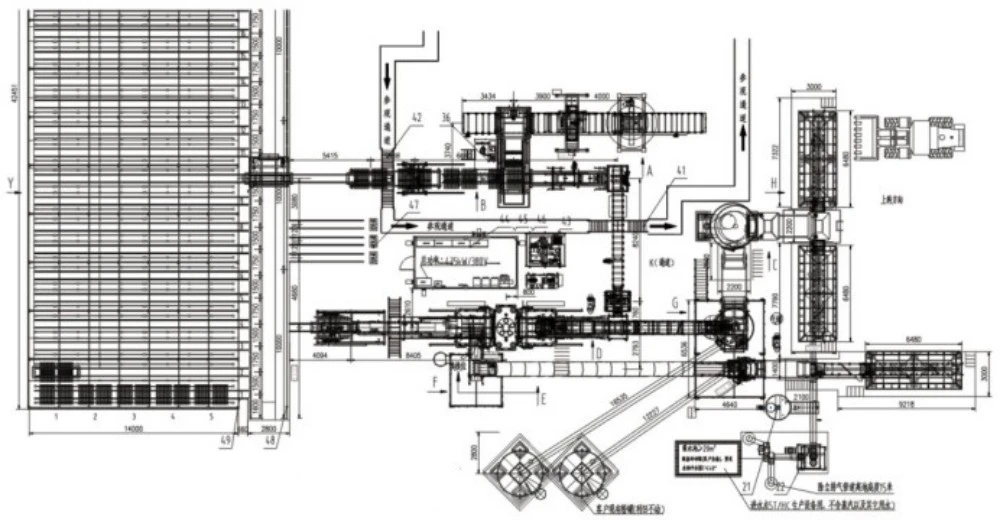

Otomatik beton blok üretim hatları için merkezi kontrol aynı zamanda blok makinesi ile yukarı veya aşağı yöndeki ekipmanlar arasında daha net bir arayüz sağlar.

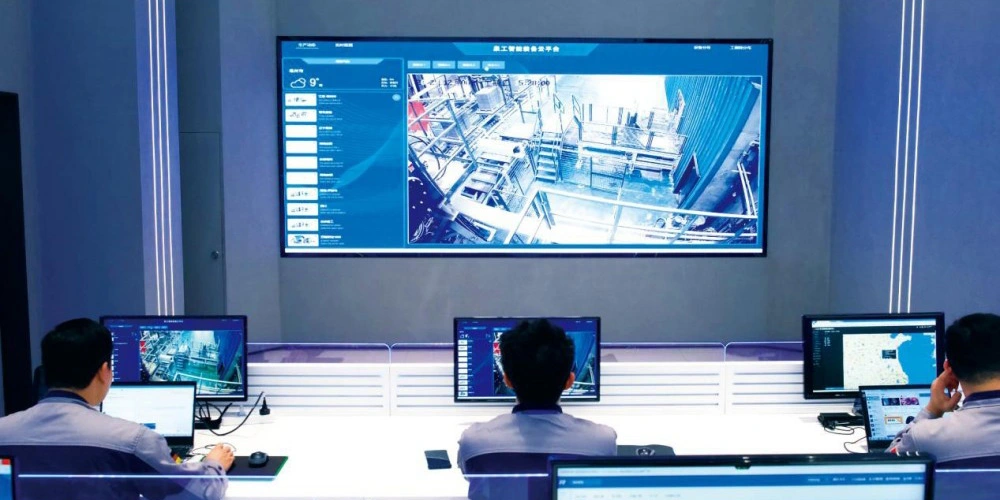

QGM Akıllı Ekipman Bulut Hizmeti Platformu, makine yönetimini yerel kontrol kabininin ötesine taşıyor.
Platform, ekipman işletim bilgilerini ve kullanım modellerini toplamak ve analiz etmek için bulut bilişimi, veri iletişimini, ekipman modellemeyi, yapay zekayı, bulanık sinir ağlarını ve büyük veri teknolojilerini entegre ediyor.
Sistem yapılandırmasına ve yetkilendirmeye bağlı olarak platform şunları destekler:
●Çevrimiçi ekipman izleme
●Uzaktan ekipman kontrolü
●Uzaktan teknik destek
●Öngörülü arıza tespiti
●Arıza teşhisi
●Ekipman sağlığı değerlendirmesi
●Otomatik işlem raporları
●Ekipman veri analizi
Bu, blok yapma makinesi ile bulut tabanlı hizmet işlevleri arasında dijital bir bağlantı oluşturur.
Yurt dışındaki blok üreticileri için bulut tabanlı ekipman izleme, üretim ekipmanı üreticinin teknik servis merkezinden uzakta olduğunda ek bir destek katmanı sağlayabilir.
QGM'nin akıllı ekipmanı ve bulut hizmeti yaklaşımı, dijital olarak bağlantılı blok yapma ekipmanı ve akıllı üretim sistemlerine ilişkin daha geniş kapsamlı geliştirmeyle tutarlıdır.
ZN-VP serisinin en önemli uygulama özelliklerinden biri farklı hammaddelere uyarlanabilirliğidir.
Malzeme özelliklerine, ön işleme ve karışım tasarımına bağlı olarak makine aşağıdaki gibi malzemelerle kullanılabilir:

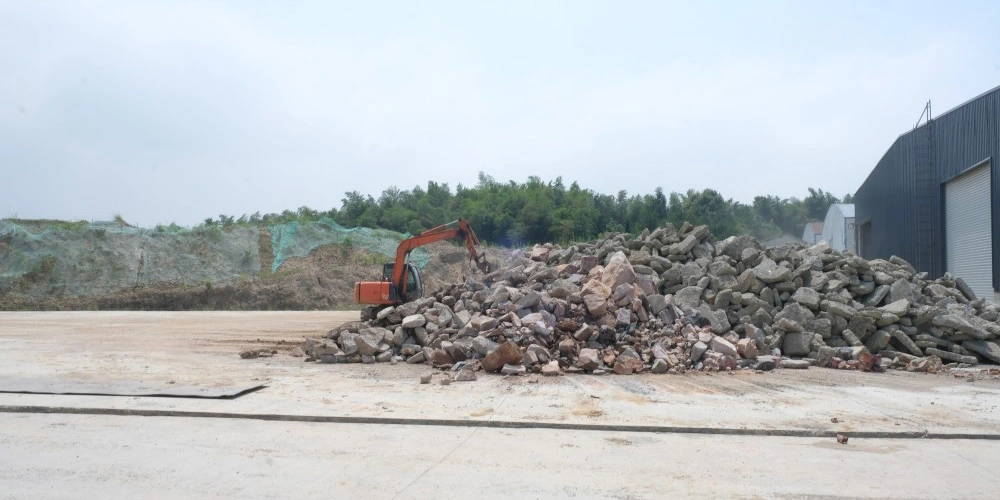

Katı Atık Malzemeler
●İnşaat atıkları
●Metalurjik katı atık
●Maden artıkları
●Taş tozu
●Çamur
●Kum yıkama çamuru
Gerçek malzeme oranı ve formülasyonu, yerel olarak mevcut malzemelerin fiziksel ve kimyasal özelliklerine göre belirlenmelidir.

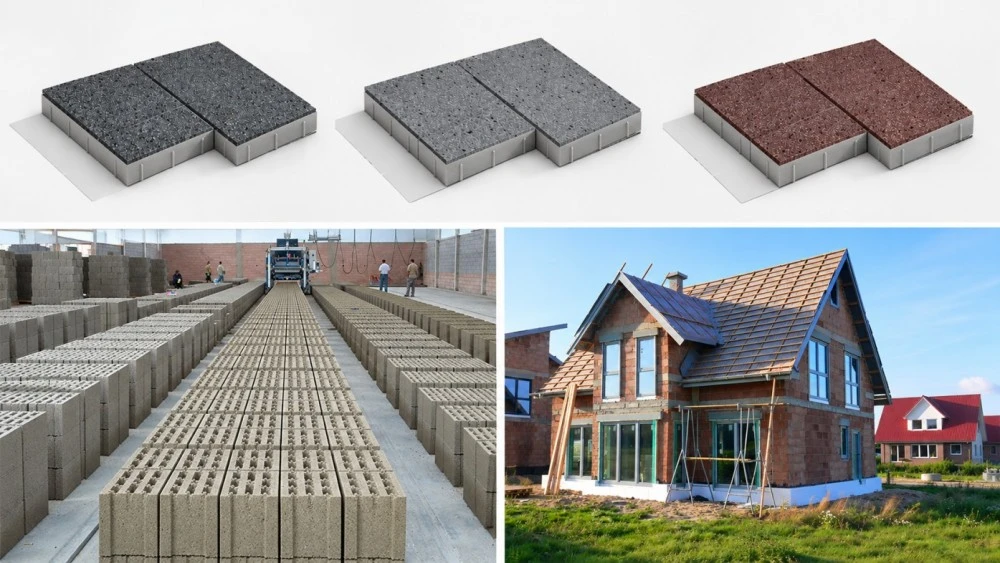

Beton Ürünleri
Makine aşağıdakilerin üretimi için yapılandırılabilir:
●Standart beton bloklar
●İçi boş bloklar
●Kaldırım blokları
●Geçirgen kaldırım taşları
●Kaldırım taşları
●Taş görünümlü beton ürünler
●Peyzaj ürünleri
●Eğim koruma blokları
●Duvar dekoratif beton ürünleri
Bu, ZN-VP serisini, amacın uygun şekilde işlenmiş atık malzemeleri pazarlanabilir beton ürünlere dönüştürmek olduğu katı atık geri dönüşüm projeleriyle uyumlu hale getirir.
ZN600VP, ZN900VP ve ZN1500VP, aynı hidrolik şekillendirme konsepti içerisinde üç farklı ekipman konfigürasyonu sağlar.
Uygun modelin seçimi aşağıdaki gibi faktörlere bağlıdır:
●Gerekli bastırma kuvveti
●Palet boyutları
●Ürün boyutu
●Ürün yelpazesi
●Hammadde özellikleri
●Kalıp konfigürasyonu
●Gerekli üretim ölçeği
●Mevcut tesis alanı
●Tam hat yapılandırması
