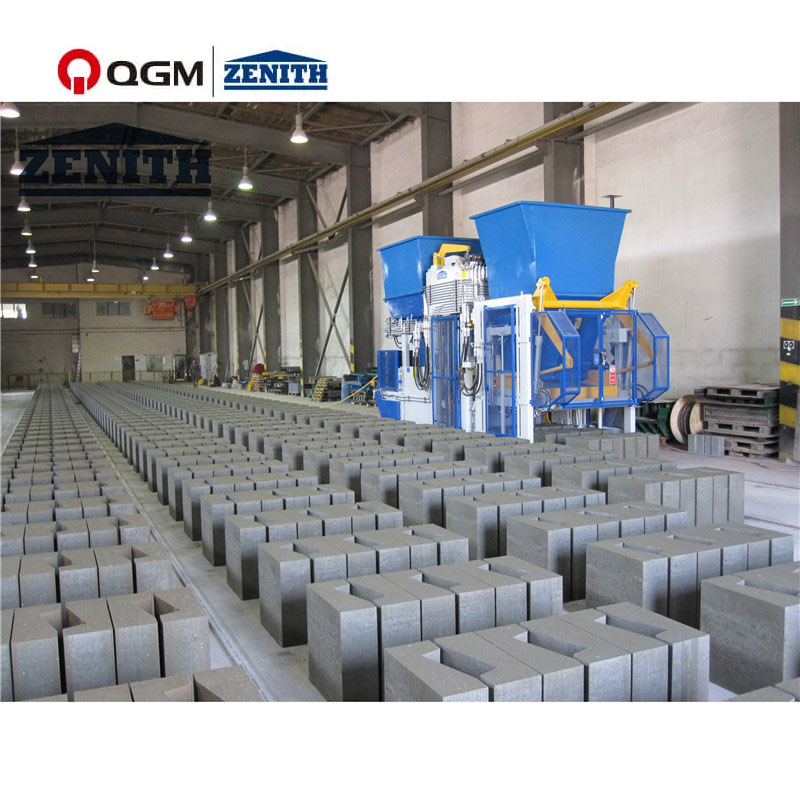

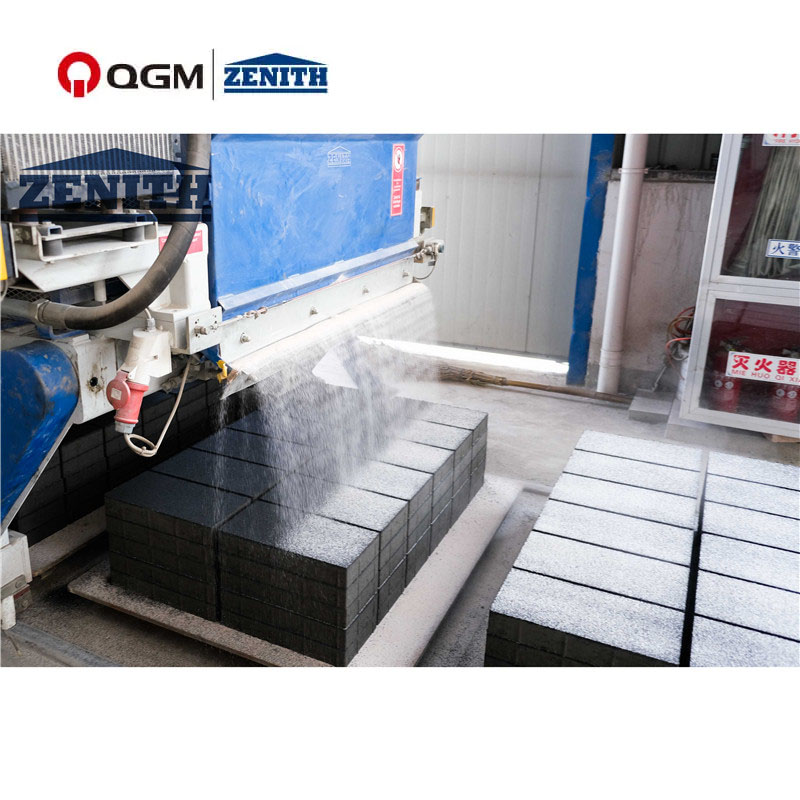

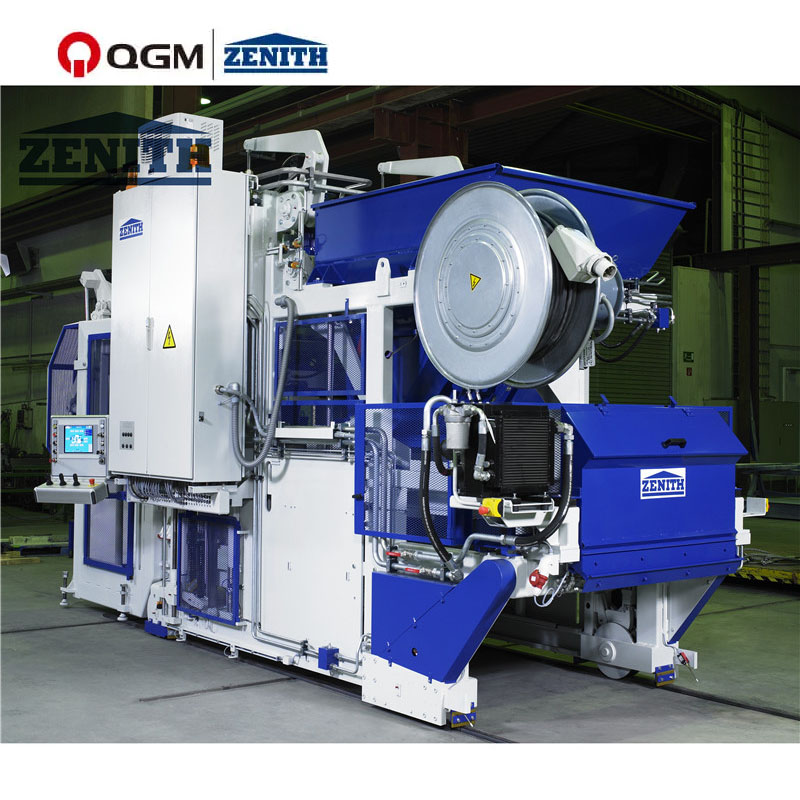

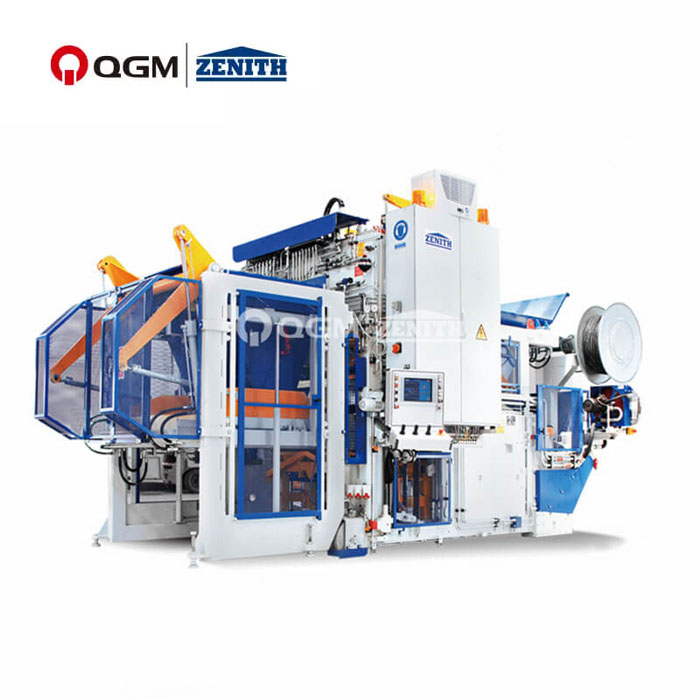

Mobil Döşeme Tuğla Makinesi bir tuğla yapma makinesidir. Kullanımı kolaydır ve küçük tuğla fabrikaları için uygundur. Çalışma alanının değişmesiyle birlikte hareket eder. Bu ekipman palet gerektirmez. Preslenmiş tuğlalar, tuğla makinesi hareket ettikçe sahaya yerleştirilir, böylece palet maliyetinden büyük ölçüde tasarruf sağlanır, ancak saha alanının yeterince büyük olması gerekir. Mobil Döşeme Tuğla Makinesi, insan-makine diyalogunu, tam otomatik çalışmayı, rastgele sinyal analizini, otomatik arıza teşhisini ve çeşitli parametre ayarlarını gerçekleştirebilen gelişmiş bir PLC akıllı kontrol sistemini benimser. Bu makine, basit ve kompakt yapı, kolay kullanım, kolay bakım, düşük güç tüketimi ve yüksek çıkış avantajlarına sahiptir.
Ürün Videosu

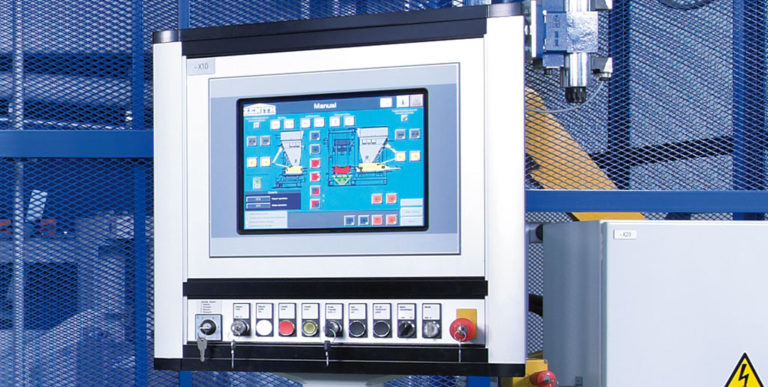

The kendini açıklayan, menü odaklı Dokunmatik Panelmakinenin çalışmasını çok kolaylaştırır. Farklı kalıp tipleri ve üretim programları için üretim parametreleri, iyi düzenlenmiş menü maskeleri kullanılarak girilir ve kaydedilir. Dahili sinyal işleme için hızlı bir Siemens SPS kullanılır.

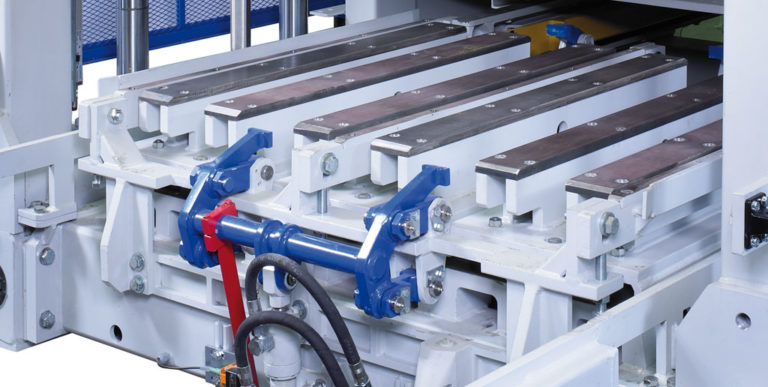

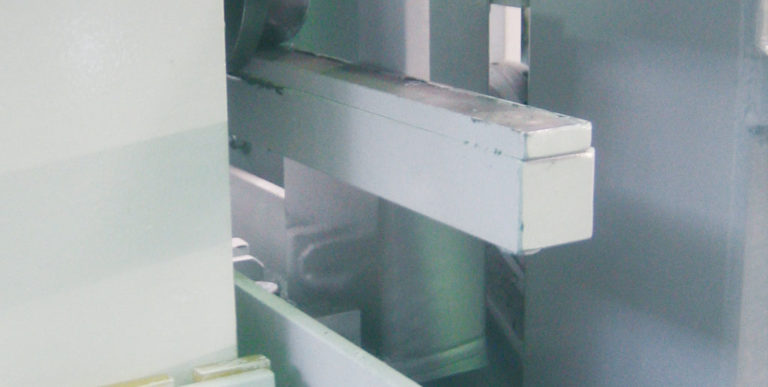

Zincir ve manivela mili aracılığıyla hareketlerin senkronizasyonu ile desteklenen büyük boyutlu kolonlar ve kılavuz yataklar,kalıp ve sabotaj başlığının güvenli ve hassas şekilde yönlendirilmesi. Opsiyonel olarak doğrusal kodlayıcı aracılığıyla dijital yol ölçümü mevcuttur.

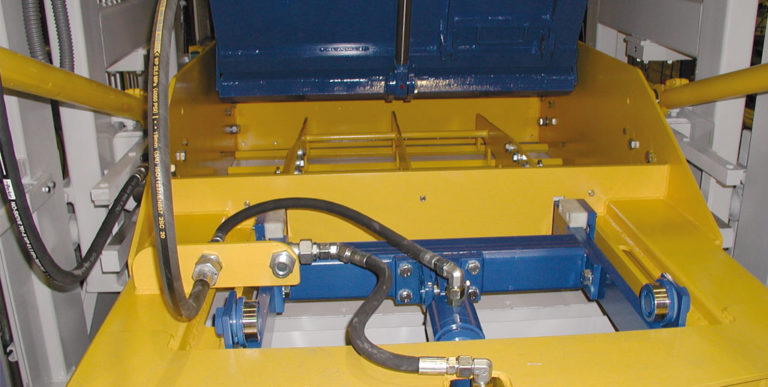

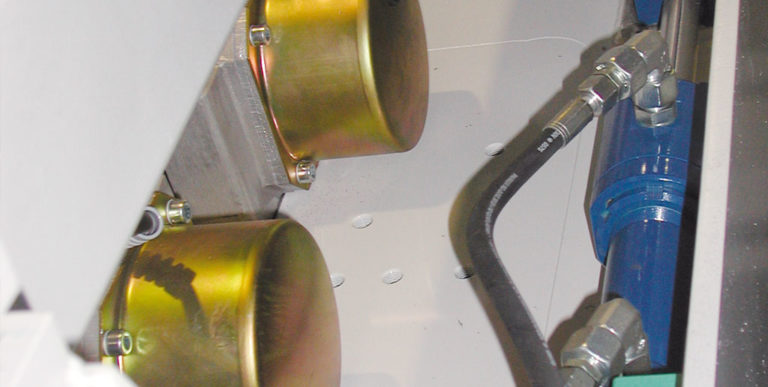

Makinenin ana hareketleri (titreşimli tablanın hareketi, kalıp ve tokmak başlığının kaldırılması ve besleme çekmecesinin hareketi) tahrik edilmektedir.hidrolik silindirlerZENITH tarafından geliştirilmiştir ve oransal valfler aracılığıyla etkinleştirilir. Ürünler kalıptan çıkarma sırasında kontrollü iniş hızıyla indirilebilir.
Ana sabotaj başlığı aşağıdakilerle donatılabilir:hidrolik olarak çalıştırılan hızlı değiştirme cihazıHızlı kalıp değişimi için. Doldurma yönüne çapraz olarak üretilen bordür taşları için, makine isteğe bağlı olarak, besleme çekmecesi fırçaları kullanılarak kurcalama başlığı kılıçlarının kolay temizlenmesi için döner bir kurcalama başlığı cihazı ile donatılabilir.
Makinenin kapasitesini arttırmak için aşağıdaki ekipmanlarla donatılabilir:isteğe bağlı “Hız ve Konfor” paketi. Bu paket, daha yüksek performansa sahip kontrolleri ve hidrolikleri, tüm ana hareket eksenleri için dijital yol ölçüm sistemini, tokmak başlığı hızlı değiştirme cihazını ve hidrolik olarak çalıştırılan ızgaralı bir arka beton besleme çekmecesini içerir.
Yüz karıştırma ünitesi olmadan çalışırken makine birpolistiren çekirdek yerleştirme cihazıyalıtım bloklarının üretimi için veyadönen fırçaBlok yüzeylerinin süpürülmesi için.
Teknik Veriler
| Özellikler | |
| Temel malzeme haznesi | 1.200L |
| Temel malzeme besleme kutusu | 2.000L |
| Pigment haznesi | 800L |
| Pigment besleme kutusu | 2.000L |
| Yükleyicinin maksimum besleme yüksekliği | 2.800 mm |
| Şekillendirme boyutu | |
| Maksimum şekillendirme uzunluğu | 1.240 mm |
| Maksimum şekillendirme genişliği (titreşim masasında üretim) | 1.000 mm |
| Maksimum şekillendirme genişliği (yerde üretim) | 1.240 mm |
| Ürün yüksekliği | |
| Çok katmanlı üretim | |
| Min.ürün yüksekliği(palet üzerinde üretim) | 50 mm |
| Maksimum ürün yüksekliği | 250 mm |
| Maksimum istifleme yüksekliği (palet + tek katmanlı ürünün yüksekliği) | 640mm |
| Palet üzerinde düşük seviyeli üretim | |
| Maksimum ürün yüksekliği | 600 mm |
| Zeminde düşük seviyeli üretim | |
| Maksimum ürün yüksekliği | 650mm |
| Yerde üretim | |
| Maksimum ürün yüksekliği | 1.000 mm |
| Min.ürün yüksekliği | 250 mm |
| Makine ağırlığı | |
| Kalıp ve pigment cihazı olmadan | 11,7 ton |
| Pigment cihazı | 1,7 ton |
| Makine boyutu | |
| Toplam uzunluk (pigment cihazı olmadan) | 4.400 mm |
| Toplam uzunluk (pigment cihazı ile) | 6,380 mm |
| Maksimum toplam yükseklik | 3.700 mm |
| Min.toplam yükseklik(nakliye yüksekliği) | 3.240 mm |
| Toplam genişlik (kontrol paneli dahil) | 2.540 mm |
| Titreşim sistemi | |
| Titreşim tablasının maksimum heyecan verici kuvveti | 80KN |
| Üst titreşimin minimum heyecan verici kuvveti | 40KN |
| Enerji tüketimi | |
| Maksimum titreşimli tabla sayısına göre | 42KW |
Üretim kapasitesi

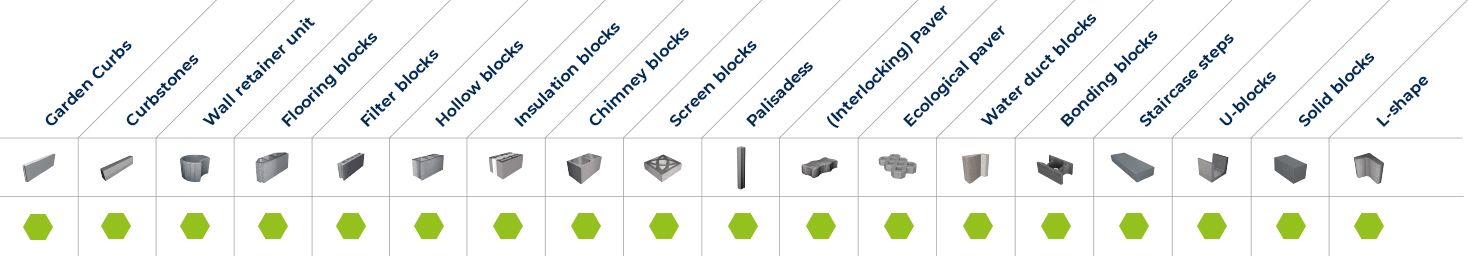

| Blok Türü | Boyut (mm) | Resimler | Adet/Döngü | Döngü Süresi | Üretim Kapasitesi (8 saatte bir) |
| İçi Boş Blok | 400*200*200 |
|
12 | 40'lar | 8.640 adet |
| Dikdörtgen Finişer | 200*100*60 |
|
54 | 38'ler | 817 milyon2 |
| Dikdörtgen Finişer (yüz karışımı olmadan) | 200*100*60 |
|
54 | 36'lar | 864 milyon2 |
| UNI Kaldırım Taşları | 225*112,5*60-80 |
|
40 | 38'ler | 757 milyon2 |
| Curstone | 150*1000*300 |
|
4 | 46'lar | 2.504 adet |
