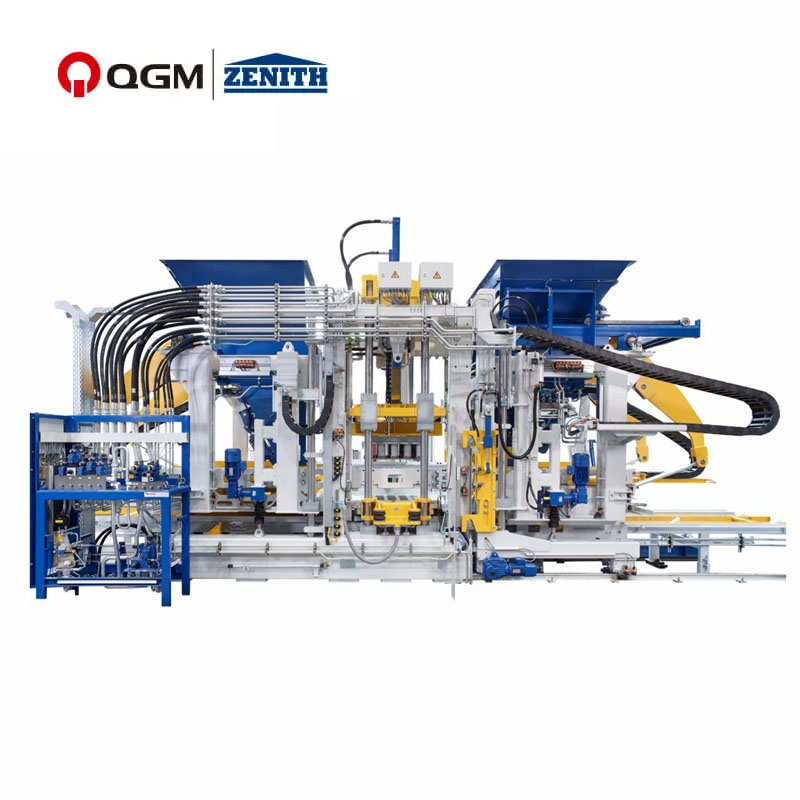

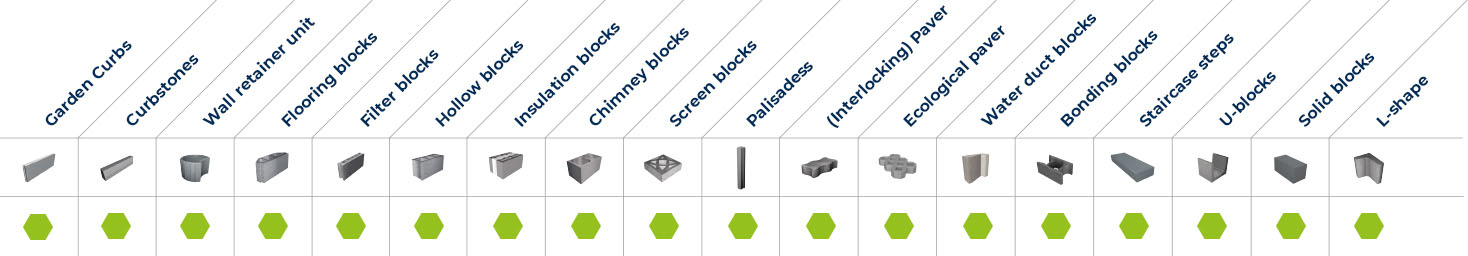

Tek palet bloğu yapım makinesi, bloklar üretmek için özel olarak kullanılan bir tuğla yapım makinesidir. Tek palet blok yapma makinesi, uçucu kül, nehir kumu, çakıl, taş tozu, atık seramsit cürufu, eritme cürufu ve diğer malzemeleri benimser, az miktarda çimento ekler ve yeni duvar malzemesi blokları üretir. Bu tür şekillendirme makinesi genellikle hidrolik şekillendirme modu benimser ve ayrıca titreşim oluşturma da vardır. Tek palet bloğu yapım makinesi sessiz, statik basınç modu, gürültü yok, yüksek çıkış, yüksek yoğunluk, palet bakımına gerek yok, kısa bakım döngüsü, daha az insan gücü, çalışma alanı için özel gereksinim yok ve çok çeşitli ürünler özelliklerine sahiptir. Tek palet bloğu yapma makinesi, genellikle geleneksel kil tuğlalardan daha güçlü olan ve üretim sırasında kuvvetli bir şekilde titreşerek standart tuğlalar gibi yüksek mukavemetli bloklar üretmek için uygundur. Buna ek olarak, farklı kalıpları değiştirerek, makine ayrıca, dış duvar blokları, iç duvar blokları, çiçek duvarı blokları, zemin blokları, set blokları, kaldırım blokları, kaldırım blokları, börek taşları, vb.
Ürün videosu
Ana Teknoloji Özellikleri

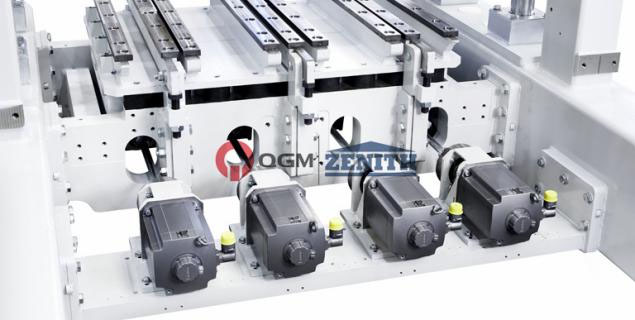

(1) Ultra-dinamik adlı yüksek kaliteli servo sıkıştırma sistemi, çok yüksek bir sıkıştırma ve aşırı dinamik anlamına gelir. Bu nedenle, en kaliteli ürünlerin hızlı ve verimli bir şekilde üretimini garanti eder. Özellikle büyük hacmi olan ürünler ve ayrıca ön ve ara titreşim ile üretilen premium ürünler için, bu titreşim sistemi birçok avantaj sağlar. Sistem, çevre dostu ve az bakım gerektiren bir üretimi destekleyen bir yağ banyosu olmadan çalışır.

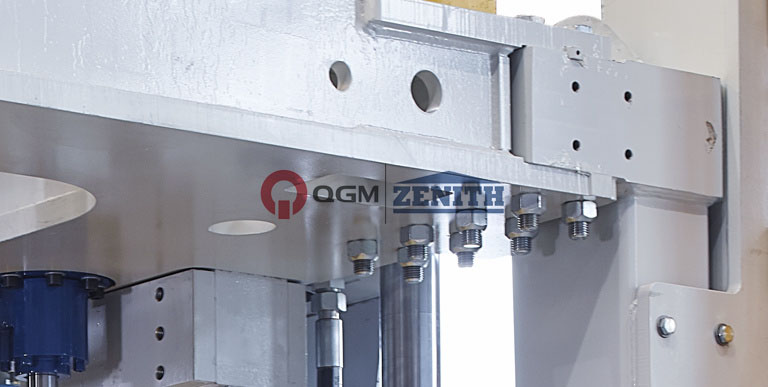

(2) Titreşim tablosu, motor çapraz ışını ve çerçeve yan parçaları için vida bağlantı parçalarının kullanılması bu makinenin özel bir özelliğidir. Müşterinin üretim koşullarına uyum sağlayabileceği için piyasada benzersizdir. Vidalı yapı ayrıca dirençli bağlantılar ve mükemmel bir stabilite sağlar.

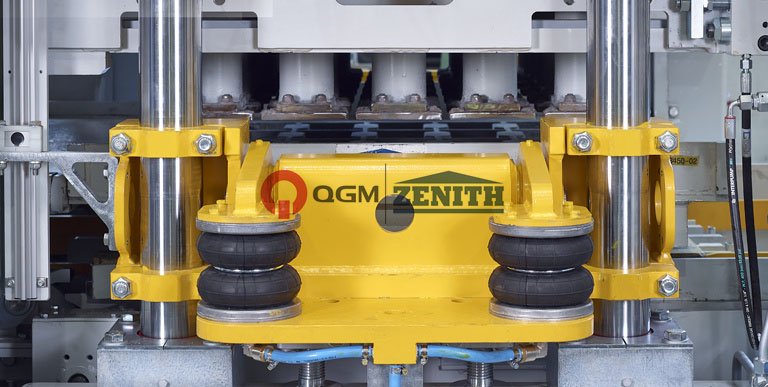

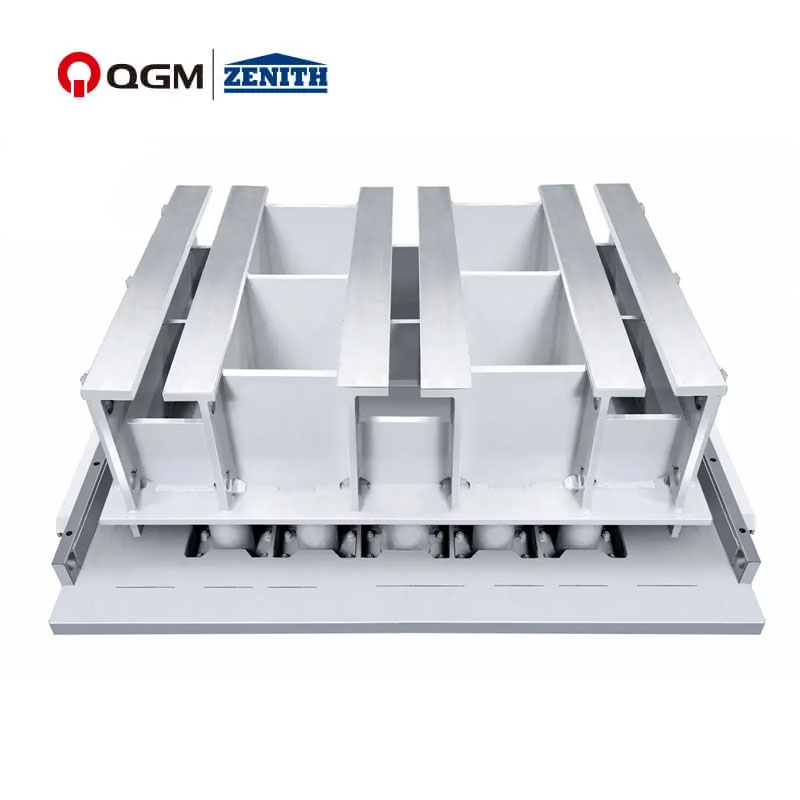

(3) Pnömatik kalıp kelepçeleme cihazı kolay bir kalıp değişikliği sağlar. Kalıp, daha fazla sabitleme olmadan konumlandırılmıştır - ör. Cıvatalar - kalıp tutucunun üzerinde. Pnömatik olarak çalıştırılan kelepçe kolları tarafından sabitlenir. Ön ve ana titreşimin bireysel ayarlamaları sayesinde optimal titreşim sonuçları ve daha uzun bir kalıp yaşam süresi elde edilir. Kalıp sıkma cihazı artık diğer makine ve kalıp üreticilerinin kalıp sabitleme sistemlerine uyarlanabilir.

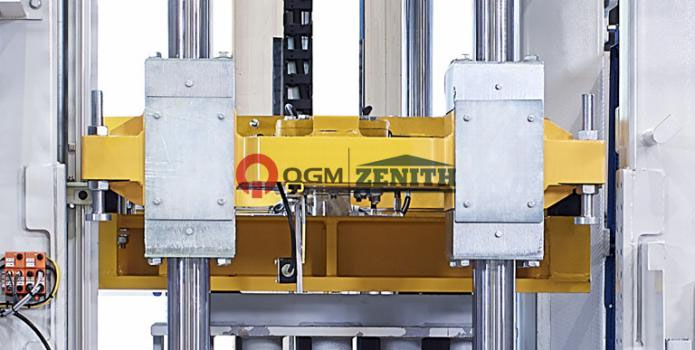

(4) Makine Zenith 1500-2 için sütunların yandan ayrı ayrı çıkarılmasına izin veren yeni bir travers geliştirilmiştir. Bu yeni özellik bakım çalışmaları sırasında çok zaman kazandırır ve değişim çok daha güvenli ve daha az çaba ile gerçekleştirilebilir. Bu montajın sütunlar dahil tüm geometrisi, önceki makine Zenith 1500 ile aynıdır. Bu yeni traveri mevcut makinelerde güçlendirmek mümkündür.

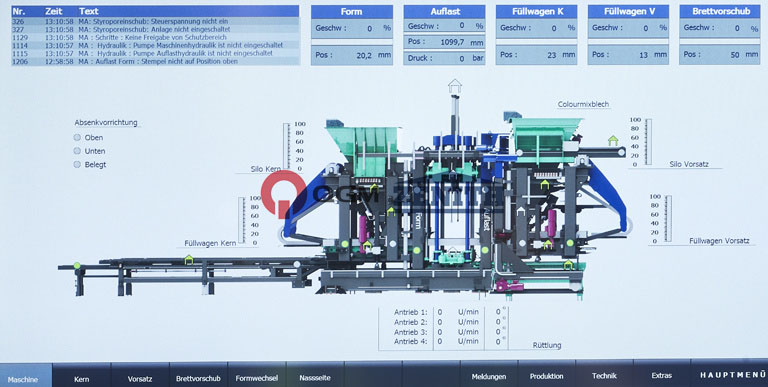

(5) Kendini açıklayıcı ve sezgisel olarak görselleştirme kavramı, makine işleminin kolay bir şekilde öğrenilmesini garanti eder. Yeni bir teşhis tasarımı, operatörleri en iyi ayarlamaları seçmede destekler. Zaman alıcı sorun çekimi artık gerekli değildir ve üretim düşüşü süreleri minimumda azalır. En son veritabanı teknolojisi kullanılarak tüm bilgiler kaydedilebilir, değerlendirilebilir ve depolanabilir. Bu veriler, tam tesis ağı sayesinde herhangi bir yerde mevcuttur.
Teknik veriler
| Zenith 1500 Tek Blok Yapım Makinesinin Temel Yapılandırması | |
| Max.board Boyutu | 1.400 mm x 1.200 mm x14 mm |
| Kalıplama alanı | Kalıbın düzen çizimine göre |
| Ürün büyüklüğü | 50 mm - 500 mm |
| Otomatik Son Arabanın Teknik Parametreleri | |
| Maks. yük kapasitesi | 15kg |
| Maks. Ekleme rafı başına yük kapasitesi | Tasarım gibi |
| Maks. | Tasarım gibi |
| Destek braketinin iç genişliği | 1.060mm |
| Yerleştirme rafı katmanları | Şema olarak tasarlanmış |
| Ekleme rafı mesafesi | Tasarım gibi |
| Ana araba sürüş gücü | 11kw dikmek |
| Ürün yüksekliği | |
| Maks. yükseklik | 500mm |
| Min. yükseklik | 30 mm |
| İstifleme yüksekliği | |
| Maks. İstifleme yüksekliği (palet dahil) | 1.800mm |
| Maks. Üretim alanı (standart boyutun üretimi altında) | 1.350*1.050mm |
| Palet Boyutu (Standart) | 1.400*1.100mm |
| Çelik plaka kalınlığı | 14 mm |
| Temel malzeme silo hacmi | |
| Pigment Silosu hariç | 1.500L |
| Makine yüksekliği | |
| Pigmentler cihazı hariç | 35T |
| Palet konveyör | 1.6t |
| Hidrolik cihaz | 3.2t |
| Makine boyutu | |
| Maks. toplam uzunluk | 8.250mm |
| Maks. toplam yükseklik | 4.650mm |
| Maks. toplam genişlik | 3.150mm |
| Makine Teknik Parametreleri/ Enerji Tüketimi | |
| Titreşim sistemi | Servo Titreşim Sistemi |
| Titreşim masası | Maksimum: 175kn, 60Hz |
| En iyi titreşim | Maksimum: 32kn |
| Hidrolik basınç | |
| Toplam akış | 540l/ dakika |
| İşletme baskısı | 180 bar |
| Maks. güç | 140 kW |

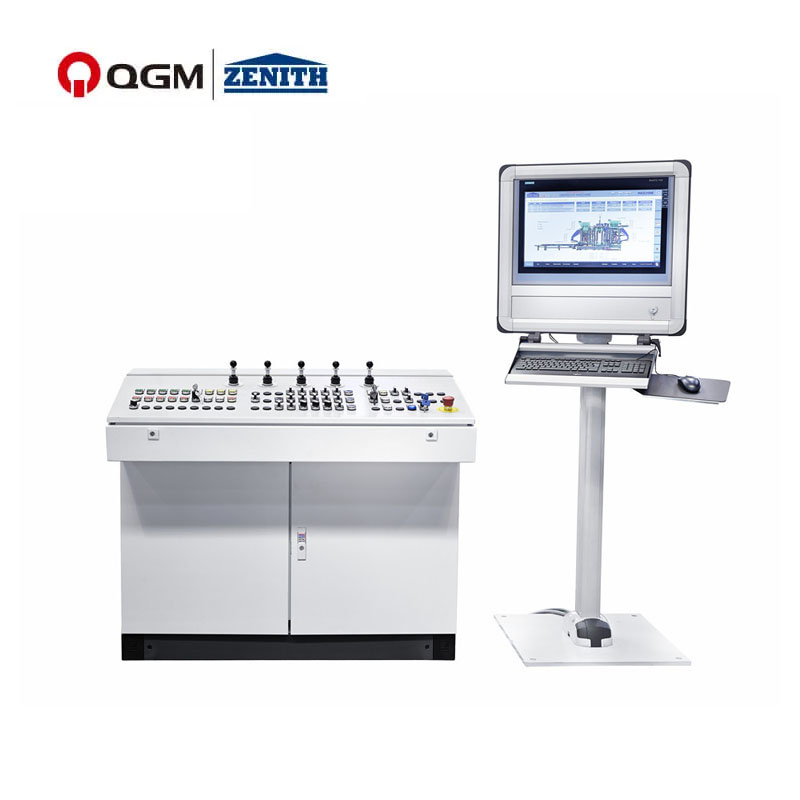

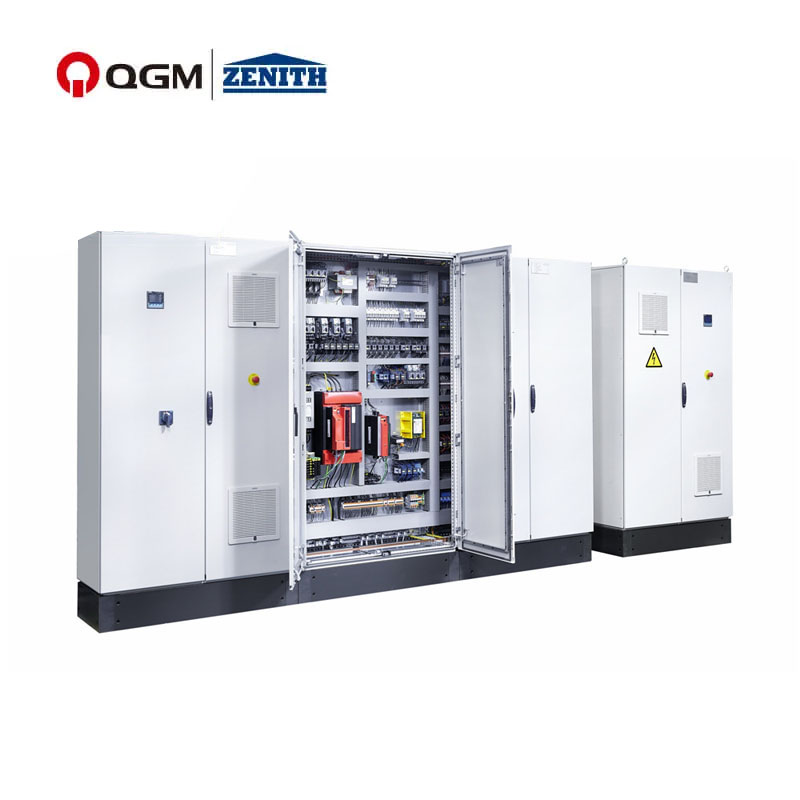

| Kontrol sistemi | Siemens S7-1500, Dokunmatik Ekran Konsolu |
Üretim kapasitesi
| Blok türü | Boyut (mm) | Resimler | Adet/Döngü | Döngü süresi | Üretim kapasitesi (8hs başına) |
| Oyuk | 400*200*200 |
|
15 | 15s | 28.800 adet |
| Dikdörtgen döşeme | 200*100*60 |
|
60 | 14s | 2.419m2 |
| Dikdörtgen döşeme (facemix olmadan) | 200*100*60 |
|
60 | 11s | 3,110m2 |
| Kurşun taşı | 150*1000*300 |
|
6 | 20s | 8.640 PC |
