| Özellikler | |
|---|---|
| Maks. blok yüksekliği | 500 mm |
| Min. blok yüksekliği | 40mm |
| Opsiyonel blok yüksekliği (min.) | 30mm |
| Palet boyutu | |
| Standart | 1.400x1.100x50 mm |
| Farklı palet boyutları mümkündür | |
| Arka beton haznesi | |
| Hacim (geometrik) maks. | 2.400 litre |
| Yüz karıştırma haznesi | |
| Hacim (geometrik) maks. | 2.400 litre |
| Çekme plakalı veya dozaj kapaklı farklı hazne uygulamaları çok renkli üretim için mevcuttur. |
|
| Besleme yüksekliği ayrı ayrı ayarlanabilir. | |
| Makine ağırlığı | |
| Yüz karıştırma ünitesi ve kalıp ile | AC. 35.000 kg |

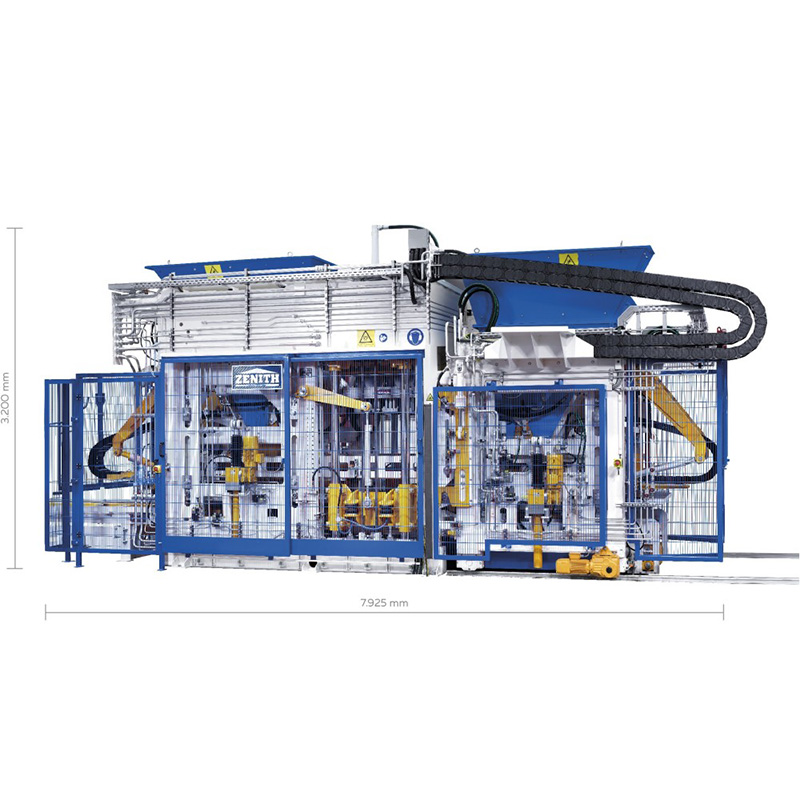

| Makine boyutu | |
| Maks. yüz karıştırma ünitesiyle birlikte toplam uzunluk | 7,925mm |
| Maks. toplam yükseklik (taşıma) | 3.200mm |
| Maksimum toplam genişlik | 3.100mm |
| Titreşim sistemi | |
|---|---|
| Titreşim tablası tek parça, Ultra Dinamik servo titreşim frekans ve genlik kontrolü (merkezkaç kuvveti maks.) |
175kN |
| 2 adet tamper kafalı vibratör (maks. merkezkaç kuvveti) | 35kN |
| Hidrolik | |
| Kapasite (toplam) | 560 l/dak |
| Çalışma basıncı
pompa 1 makine pompa 2 sabotaj başlığı pompa 3 ayar modu |
180 bar 200 bar 200 bar |
| Elektrik | |
| Bağlantı gücü (standart) yüz karıştırma ünitesi ile Kurulu güç |
ca. 310kW |
| Bağlantı gücü | ca. 160kW |
| Sigorta koruması | 315A |
| Besleme hattı | 4x 185mm² alternatif 2x 4x 70mm² |
| Sistem Siemens S7-1500, TIA-Portal |
|

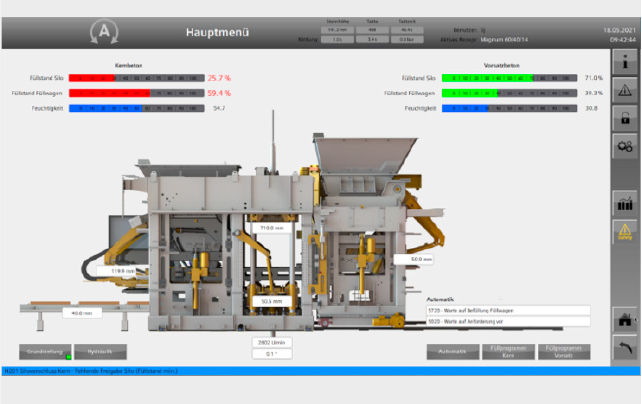

| Dokunmatik Panel Üzerinden Çalıştırma |
|
Teknik ayrıntılar önceden haber verilmeksizin değiştirilebilir. Gösterilen ekipmanın resimleri yalnızca örnektir. Fotoğraflar müşterinin talebine göre seçenekler içerebilir.
Yüksekliği ayarlanabilir temel karışım hunisi özel bir yeniliktir ve beton ürünlerinin kalitesini önemli ölçüde artırmak için geliştirilmiştir. Malzeme akışının optimize edilmesine yardımcı olur ve malzemenin eşit dağılımına özen gösterir. Ayrıca besleme çekmecesindeki dolum miktarı hassas ve ürüne bağlı olarak ayarlanabilmektedir.

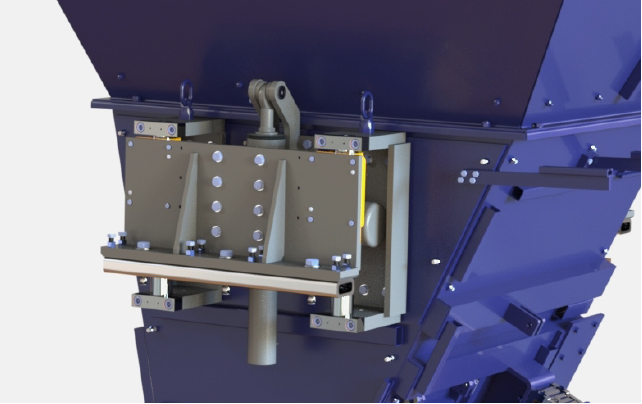

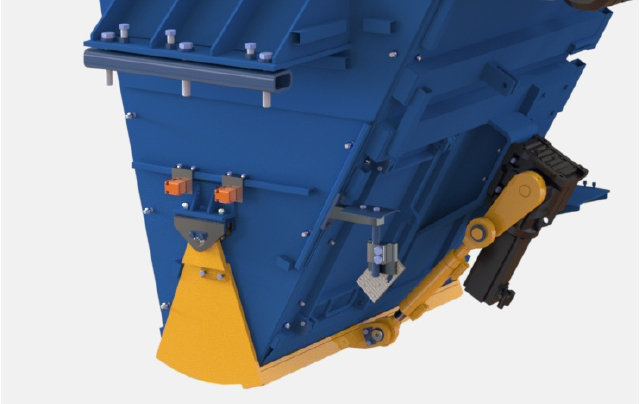

Taban ve yüz karışım haznelerinin hazne kapakları servo motorlarla donatılmıştır. Bu, son derece hızlı açma ve kapama sürelerine olanak tanır. Sonuç olarak çok daha kesin bir dozaj elde edilir. Avantajı, yüksek ürün kalitesini daha da artıran üretim sürecinin daha iyi tekrarlanabilirliğidir.

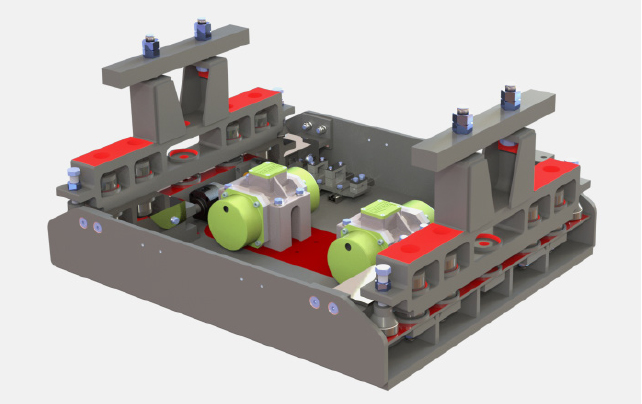

Ana kurcalama başlığı, üretim sırasında sıradan kurcalama kafalarına göre çok daha fazla esneklik sunar. Kauçuk tamponların sayısı serbestçe seçilebilir. Ayrıca ana sabotaj diğer üreticilerin bağlantılarına göre de tasarlanabilmektedir. Bu yenilikler üretimi çok daha hassas ve güvenilir hale getiriyor.
Tek parçalı titreşim tablasına sahip titreşim sistemi, RWTH Aachen ile işbirliği içinde daha da geliştirildi. Titreşim kuvvetlerinin optimum dağılımı sayesinde yüksek enerji verimliliği sağlar. Bu sistem yağ banyosu olmadan çalıştığından ve ek hava soğutmasına ihtiyaç duymadığından son derece çevre dostudur ve bakımı kolaydır.

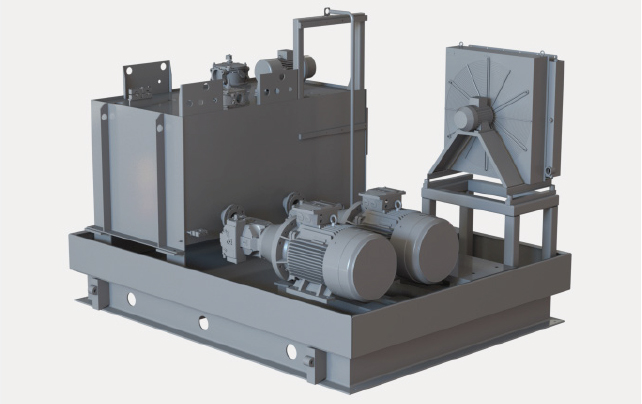

Makine, normal üretim sırasında hızlı çevrim süreleri için iki ana pompa (kapasite 270l/dak) ve iki basınç akümülatörüyle çalışır. Pompa arızası durumunda, üretimin durmaması için makine ikinci pompayla çalıştırılabilir. Ayar modu için ilave pompa (kapasite 20l/dak), ilgili hareketler için hızların güvenli bir şekilde sınırlandırılmasını garanti eder.

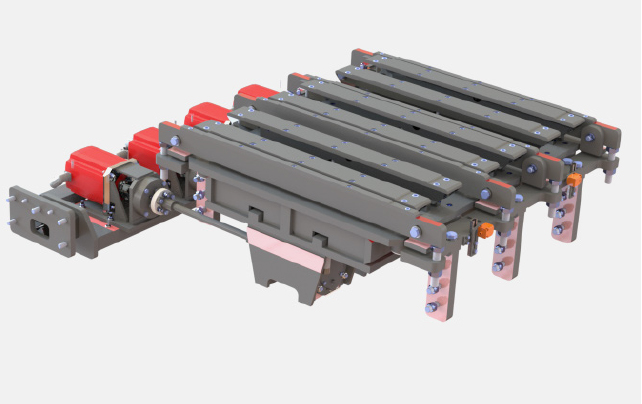

Tüm ana eksenler (kurcalama başlığı, kalıp, besleme çekmecesi, doldurma ızgarası) TIA portalında kontrollü eksenler olarak tasarlanmıştır. Bu nedenle harici kontrol elektroniğine gerek yoktur. Bu sistem tam ve sürekli konumlandırma sağlar. Üretim sürecindeki tekrarların yüksek hassasiyeti, kesintisiz üretim sırasında sürekli yüksek ürün kalitesini garanti eder.
